轮式洗沙机

轮式洗沙机使用说明书

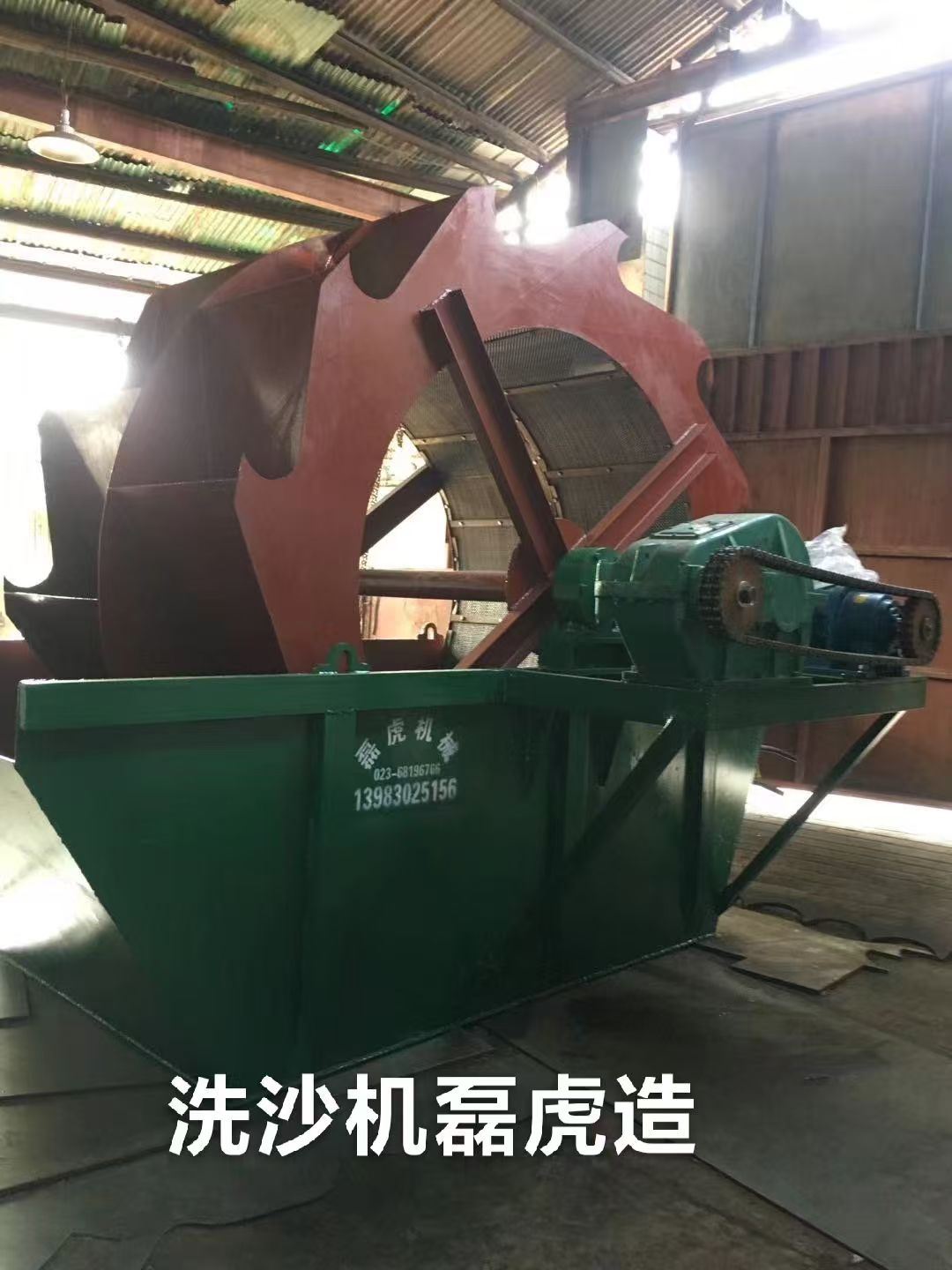

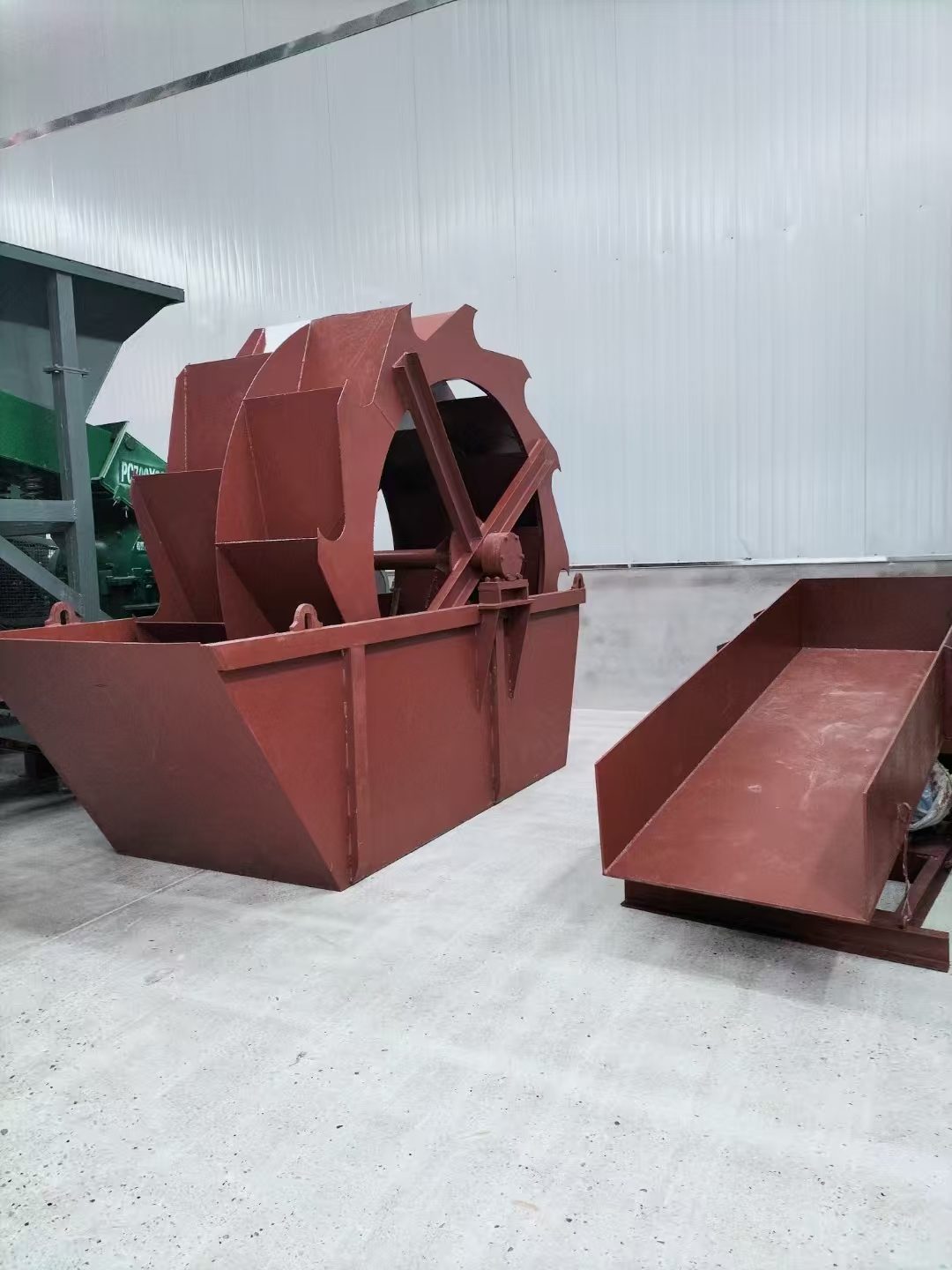

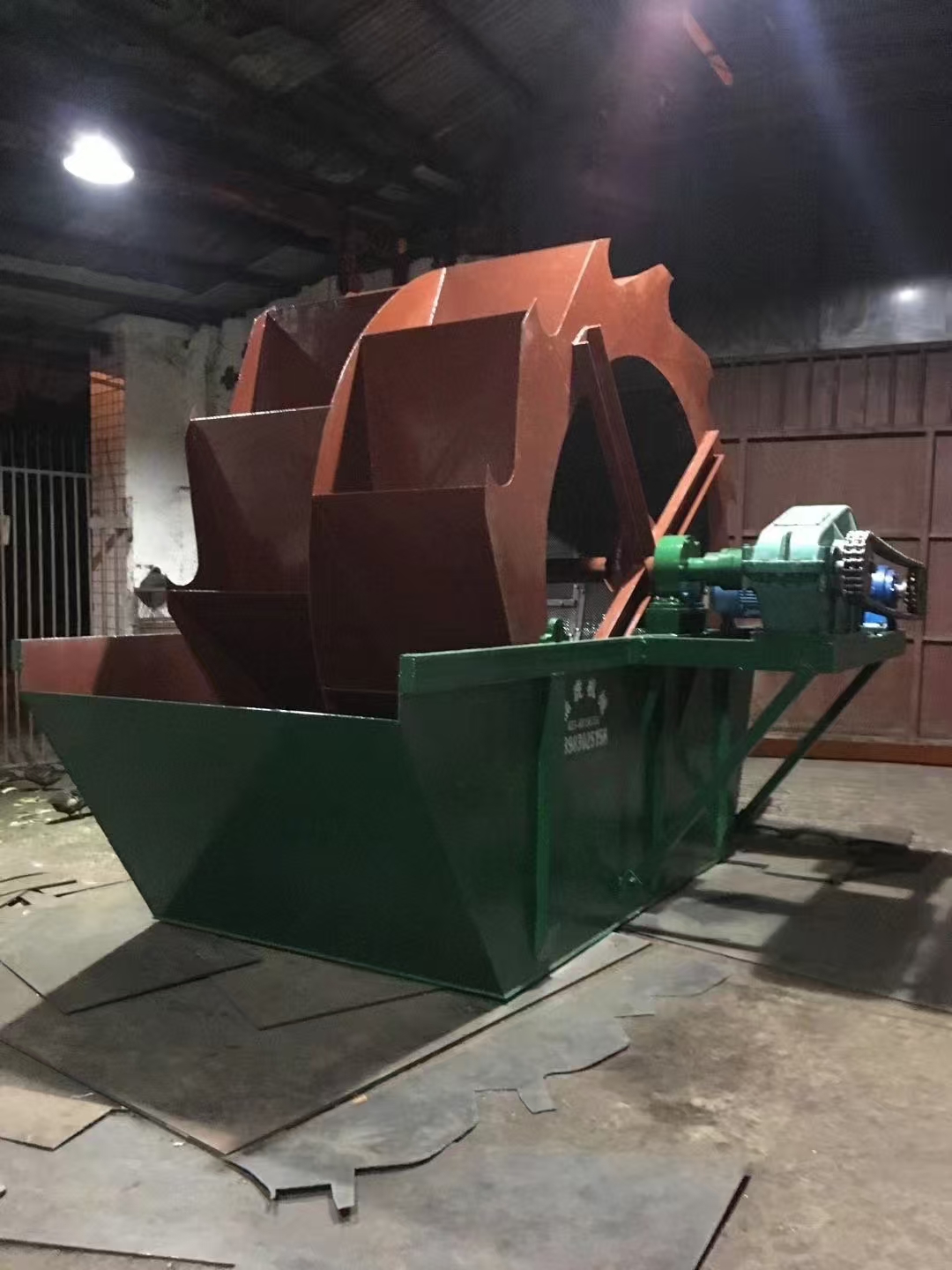

一、产品概述轮式洗沙机是一种高效的砂石清洗设备，主要用于建筑用砂、筑路用砂等领域的砂石清洗作业。它能有效清除砂石表面的泥土、杂质，提高砂石的洁净度，从而保证后续工程的质量。该设备具有结构合理、处理量大、洗净度高、能耗低、操作简便等特点，广泛应用于沙场、搅拌站、建筑施工等场景。

二、主要技术参数 |参数名称|具体数值，处理能力根据型号不同，一般为10-300t/h，滚筒直径1000-3000mm，滚筒长度|2000-6000mm，电机功率|5.5-55kw，转速10-20r/min，耗水量，根据砂石含泥量而定，一般为5-20m³/h，设备重量3000-50000KG

三、结构组成轮式洗沙机主要由以下部分组成： - **滚筒装置**：是设备的核心部件，用于承载和输送砂石，并通过旋转实现砂石的清洗。 - **传动装置**：由电机、减速机、皮带轮等组成，为滚筒的旋转提供动力。 - **供水系统**：包括水泵、水管等，用于向滚筒内提供清洗用水。 - **筛分装置**：部分型号的轮式洗沙机配备筛分装置，可对清洗后的砂石进行分级。 - **机架**：支撑整个设备的各个部件，保证设备的稳定运行。 - **卸料装置**：将清洗干净的砂石排出设备。

四、安装与调试（一）安装前准备 1. 选择平整、坚实的场地进行安装，场地应便于原料的运输和成品的堆放。 2. 检查设备各部件是否完好无损，如有损坏应及时更换或修复。 3. 准备好安装所需的工具和辅助材料，如扳手、螺栓、水泥等。 （二）安装步骤 1. 将机架放置在预定位置，调整机架的水平度，使其误差不超过0.5mm/m。 2. 安装滚筒装置，将滚筒与机架连接牢固，确保滚筒转动灵活。 3. 安装传动装置，将电机、减速机等部件固定在机架上，并调整好皮带的松紧度。 4. 安装供水系统，连接好水泵和水管，保证水路畅通。 5. 安装筛分装置（如有）和卸料装置，确保其位置准确，运行顺畅。 （三）调试 1. 检查各部件的连接是否牢固，有无松动现象。 2. 接通电源，进行空机运转试验，运转时间不少于2小时。在运转过程中，应观察设备的运行情况，如有无异常噪音、振动等。 3. 进行带料试车，检查设备的处理能力、洗净度等是否符合要求。如有问题，应及时调整。

五、操作方法（一）开机前检查 1. 检查电源电压是否正常，电机的接线是否正确。 2. 检查传动装置的皮带松紧度是否合适，轴承内是否有足够的润滑油。 3. 检查供水系统是否正常，水量是否充足。 4. 清理滚筒内的杂物，确保设备内部干净。   （二）开机操作 1. 先启动供水系统，让水进入滚筒内。 2. 启动传动装置，使滚筒开始旋转。 3. 逐渐向滚筒内加入砂石原料，注意加料要均匀，避免过载。 4. 在设备运行过程中，应随时观察砂石的清洗情况和设备的运行状态，如有异常应及时处理。 #（三）停机操作 1. 先停止加料，待滚筒内的砂石全部排出后，停止传动装置。 2. 关闭供水系统，停止供水。 3. 清理设备内部的残留砂石和杂物，保持设备的清洁。

六、维护与保养 1. **日常维护** - 每天检查设备各部件的连接情况，如有松动应及时拧紧。 - 检查轴承的温度，如温度过高（超过70℃），应停机检查并排除故障。 - 清理设备表面的灰尘和杂物，保持设备的整洁。 2. **定期保养** - 每周对传动装置的轴承加注一次润滑油。 - 每月检查一次皮带的磨损情况，如磨损严重应及时更换。 - 每季度对滚筒进行一次检查，查看滚筒的磨损情况，如有必要应进行修复或更换。 - 每年对设备进行一次全面的检修，更换易损件，确保设备的性能良好。

七、常见故障及排除方法 |故障现象|可能原因|排除方法| | ---- | ---- | ---- | |设备振动异常|1. 机架安装不平稳；2. 滚筒内有异物；3. 轴承损坏|1. 调整机架，使其平稳；2. 清理滚筒内的异物；3. 更换损坏的轴承| |洗净度不够|1. 水量不足；2. 砂石加料过多；3. 滚筒转速不合适|1. 增加供水量；2. 减少加料量；3. 调整滚筒转速| |电机发热|1. 电源电压异常；2. 电机过载；3. 电机轴承损坏|1. 检查电源电压，使其恢复正常；2. 减少加料量，避免过载；3. 更换电机轴承| |皮带打滑|1. 皮带松紧度不够；2. 皮带磨损严重|1. 调整皮带松紧度；2. 更换磨损的皮带。

八、安全注意事项 1. 操作人员必须经过专业培训，熟悉设备的性能和操作方法，方可上岗操作。 2. 操作时应穿戴好防护用品，如安全帽、手套等。 3. 设备运行过程中，严禁打开设备的防护罩或进行其他危险操作。 4. 如遇设备故障，应立即停机，并切断电源，待故障排除后方可重新开机。 5. 定期对设备进行安全检查，确保设备的安全保护装置完好有效。

九、九、售后服务 1. 本产品自购买之日起，享受一年的免费保修服务（易损件除外）。 2. 在保修期内，如设备出现质量问题，我公司将免费提供维修服务或更换零部件。 3. 保修期外，我公司仍将提供维修服务，收取相应的维修费用和零部件成本费。 4. 如需技术支持或售后服务，请拨打我们的服务热线：[电话号码]。 以上说明书内容仅供参考，具体参数和操作方法可能因设备型号不同而有所差异，请以实际产品为准。在使用过程中，如有任何疑问，请及时与我们联系1531007660。
